热阻测试机

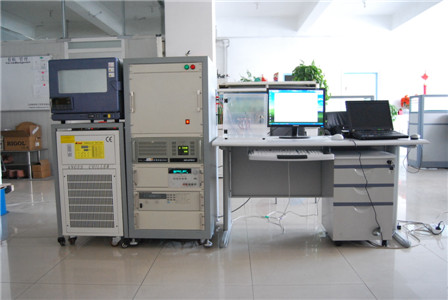

静态热阻测试仪

（型号：DC-8220A）

1    测试标准：

符合 MIL-STD-750，JESD

2    测量元件

2.1  二极管

2.2  IGBT

2.3  MOFET

3    机器主要组成：

3.1  温度系数测量

3.1.1 高温试验箱： 50-150C

3.1.2 品牌：日本ESPEC

3.1.3 测试电流1-100MA，

3.1.4 可以同时测试10个二极管

3.2  热阻测量

3.2.1 工控机

品牌：研华原装610L

3.2.2 加热电源：

3.2.2.1   小功率电源：输出电流 0.5-20A 分辨率：0.01A 输出电压：最高8V

3.2.2.2   电流精度：0.2%+10MA

3.2.2.3   大功率电源：输出电流10--200A 分辨率：0.1A 输出电压：最高8V

3.2.2.4   电流精度：0.2%+100MA

3.2.2.5   电压测量

3.2.2.5.1     分辨率：1MV

3.2.2.5.2     精度：1%+-2MV

3.2.3 测量软件

3.2.4 测试工作台

3.2.5 静态测量箱（含夹具）

3.2.6 大功率水冷散热器 (含气动夹具)

3.2.7 冰水机

品牌：香港安格斯冰水机

3.2.8 热电偶

美国OMEGA

3.2.9 PCB散热器

3.2.9.1   标准SMA/SMB/SMC

3.2.9.2   不同散热面积SMA/SMB/SMC

3.2.9.3   To220/To3P

3.2.9.4   To263

3.2.9.5   Axial Diode

3.3  测试机输出结果

3.3.1 温度系数

3.3.2 静态热阻，RthJa, RthJc, RthJl,

3.3.3 IH, Ta,Tc,Tl,Pd，

3.3.4 Tj

4    测试流程

4.1  温度系数测量

4.1.1 在工控机中简单设定高温试验箱的温度

4.1.2 高温试验箱自动运行于不同温度

4.1.3 自动测量温度系数，并将结果输出到屏幕上

4.1.4 热阻测量

4.1.4.1   调节加热电源

4.1.4.2   通过简单设定，电脑自动调入材料的温度系数。

4.1.4.3   自动测量相应参数

4.1.4.4   通过热电偶测量相应温度

4.1.4.5   电脑自动输出热阻参数

5    随机附如下资料

5.1  试验箱电器图

5.2  使用说明

5.3  校准流程
